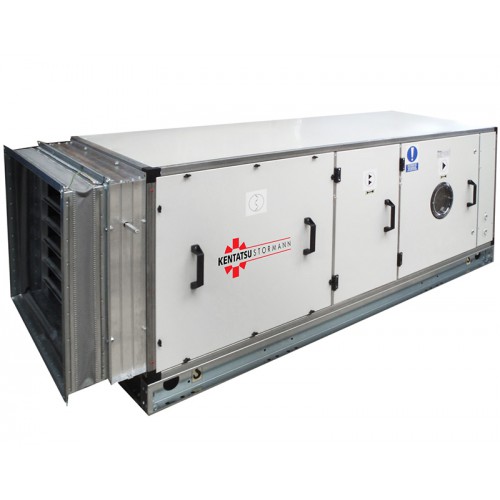

Kentatsu Stormann Aero KVSA
 Нажмите, чтобы увеличить |
|
Техническое исполнение
- Профильная рама выполнена из оцинкованных профилей, скрепленных пластмассовыми уголками.
- Сэндвич-панели толщиной 25 мм, изоляция из пенополиуретана (ПУР) или минеральной ваты.
- Наружная и внешняя поверхности панели – оцинкованная сталь или оцинкованная окрашенная сталь RAL9002, покрытая защитной пленкой ПВХ, удаляемой после монтажа, или нержавеющая сталь.
- Высокопроизводительные вентиляторы с загнутыми вперед или назад лопатками либо вентиляторы со свободным рабочим колесом.
- Двигатель со степенью защиты IP54 класса F + термическая защита.
- Соответствует стандарту EN 1886.
Гибкость
- Кассетный фильтр G4 или F5, карманный фильтр от G3 до F9 + активная угольная фильтрация, плоский металлический фильтр.
- Калориферы – водяные, электрические, паровые или газовые.
- Охладители – водяные (с возможностью примеси гликоля) или прямого испарения.
- Увлажнение – поверхностное, парогенераторы или форсуночные камеры.
- Дополнительная высота ножек и рам.
Тихая работа
- Термо- и акустическая изоляция обеспечивается сендвич-панелями с изоляцией 25-мм ПУР-пеной или минватой.
- Пластинчатый шумоглушитель – может иметь 4 длины и быть 3 типов – стандартный, более производительный с металлическими листами, гигиеничный с пластиковой пленкой.
Энергоэффективность
- Секция рекуперации для всех систем – перекрестноточный теплообменник, роторный теплообменник и система с промежуточным теплоносителем.
Легкий в монтаже, эксплуатации и техобслуживании
- Сервисная панель – дверца или съемная панель слева или справа.
- Подсоединение теплообменников – правое, левое или внутреннее.
- Подсоединение воздуховодов с помощью гибкой вставки, горизонтальный или вертикальный выхлоп.
- Наружный монтаж (крыша, противодождевые козырьки).
Опции и аксессуары
- Широкий спектр аксессуаров (лампочки, сервисные выключатели, преобразователи частоты, защита от замерзания и т. д.).
- Подробные технические характеристики предоставляются по запросу.
|
KVSA |
Размер |
02 |
04 |
06 |
08 |
10 |
12 |
16 |
|
Минимальный расход воздуха |
м3/ч |
720 |
1600 |
2700 |
3600 |
4700 |
6300 |
8300 |
|
Максимальный расход для 4 м/с |
м3/ч |
1800 |
3100 |
5200 |
6900 |
9000 |
12000 |
15700 |
|
Максимальный расход для 5 м/с |
м3/ч |
2250 |
3900 |
6550 |
8700 |
11300 |
15000 |
19600 |
|
Размеры AxB |
мм |
550x550 |
650x650 |
800x800 |
1000x800 |
1000x1000 |
1250x1000 |
1250x1250 |
|
|
Размер |
20 |
25 |
31 |
40 |
63 |
80 |
|
|
Минимальный расход воздуха |
м3/ч |
11000 |
14000 |
18500 |
21500 |
31500 |
35000 |
|
|
Максимальный расход для 4 м/с |
м3/ч |
20600 |
26700 |
34800 |
41000 |
59800 |
65500 |
|
|
Максимальный расход для 5 м/с |
м3/ч |
25800 |
33400 |
43500 |
51500 |
74500 |
81500 |
|
|
Размеры AxB |
мм |
1600x1250 |
1600x1600 |
2000x1600 |
2250x1700 |
2400x2250 |
2600x2250 |
|
|
Конструкция агрегата |
||||||||
|
Толщина изоляции |
мм |
25 |
||||||
|
Коэффициент передачи тепла |
Вт/м2-К |
0.88 |
||||||
|
Изоляционный материал |
|
Минеральная вата/ПУР |
||||||
|
Профили |
|
Оцинковка/покрытие |
||||||
|
Уголки |
|
Пластмасса/алюминий |
||||||
|
Панели |
|
Оцинкованный стальной лист/оцинкованный окрашенный лист (RAL 9002) |
||||||
|
Классификация |
||||||||
|
Прочность корпуса (EN 1886) |
|
Класс 2A |
||||||
|
Утечка воздуха корпуса (EN 1886) |
|
Класс L2 (м) |
||||||
|
Теплопередача |
|
Класс ТВ2 |
||||||
