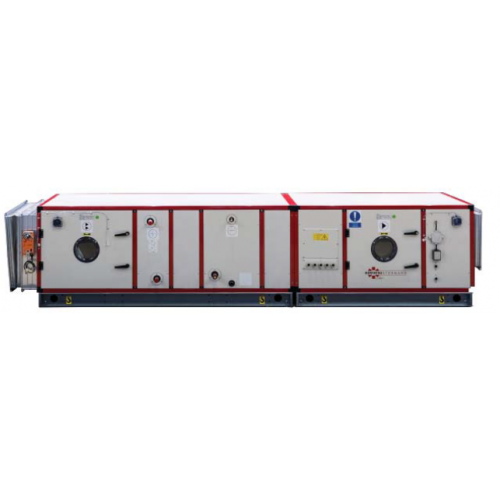

Kentatsu Stormann Aero KVSE
 Нажмите, чтобы увеличить |
|
Техническое исполнение
- Рама выполнена из оцинкованных С-образных профилей.
- Сэндвич-панели толщиной 50 мм, изоляция из пенополиуретана (ПУР) или минеральной ваты.
- Наружная и внутренняя поверхности панели – оцинкованная сталь или оцинкованная окрашенная сталь (RAL9002), покрытая за- щитной пленкой ПВХ, удаляемой после монтажа.
- Вентиляторы с загнутыми назад лопатками с электронно-коммутируемыми двигателями, либо вентиляторы со свободным рабочим колесом серии C-pro.
- Электродвигатель класса IE2 или IE3, с тепловой защитой посредством термисторов, защита IP55.
- Соответствует стандарту EN 1886.
Гибкость
- Металлические фильтры с поддоном для стекания жира, кассетные фильтры класса фильтрации G4-M5, карманные фильтры класса фильтрации G3, G4, M5 - F9, компактные фильтры M6 - F9, компактные фильтры E10, УЛЬТРАФИЛЬТР N-H13, комбиниро ванные фильтры с предварительным фильтром и фильтры HEPA E10-H13, соответствуют стандартам EN 779, EN 1822, ASHRAE и EUROVENT.
- Калориферы – водяные, электрические или газовые.
- Охладители – водяные (с возможностью примеси гликоля) или прямого испарения.
- Увлажнение – поверхностное, парогенераторы или форсуночные камеры.
- Основание – рама и/или ножки.
Тихая работа
- Термо- и акустическая изоляция обеспечивается сэндвич-панелями с изоляцией 50-мм ПУР или минеральной ватой.
- Камеры шумоглушения с кулисами из оцинкованных металлических листов, заполненных звукопоглощающим материалом, гигиеничный вариант со сменными кулисами и пластиковой пленкой, 5 вариантов длины камер шумоглушения на выбор, специальное исполнение для глушения низких частот.
Энергоэффективность
- Секция рекуперации для всех систем – пластинчатый и роторный теплообменники с антибактериальным покрытием.
Легкий в монтаже, эксплуатации и техобслуживании
- Сервисная дверца (съемная панель), которую можно снять и открыть в любую сторону.
- Доступ с любой стороны.
- Подсоединение воздуховодов с помощью гибкой вставки, горизонтальный или вертикальный выхлоп.
- Наружная установка (крыша, противодождевые козырьки).
Опции и аксессуары
- Широкий спектр аксессуаров (лампочки, сервисные выключатели, преобразователи частоты, защита от замерзания и т. д.)
Параметры KVSE
|
KVSE |
Раз мер |
02 |
03 |
04 |
06 |
08 |
09 |
12 |
15 |
16 |
18 |
20 |
24 |
25 |
29 |
31 |
33 |
|
Минимальный расход воздуха |
м3/ч |
500 |
1 000 |
1 400 |
2 100 |
2 800 |
3 100 |
4 100 |
5 200 |
5 500 |
6 200 |
7 000 |
8 400 |
8 500 |
9 700 |
10 500 |
11 000 |
|
Максимальный расход для 4 м/с |
м3/ч |
2 100 |
3 000 |
4 100 |
6 200 |
8 400 |
9 300 |
12 500 |
15 300 |
16 500 |
19 000 |
20 500 |
24 000 |
24 800 |
28 000 |
30 500 |
32 000 |
|
Максимальный для 5 м/с |
м3/ч |
2 900 |
4 100 |
5 500 |
8 500 |
11 000 |
12 500 |
16 500 |
22 000 |
23 000 |
24 000 |
27 000 |
32 000 |
34 000 |
38 000 |
42 000 |
44 000 |
|
Размер A |
мм |
720 |
1 030 |
720 |
1 030 |
1 340 |
1 030 |
1 340 |
1 650 |
1 340 |
1 960 |
1 650 |
1 960 |
1 650 |
2 270 |
1 960 |
2 580 |
|
Размер B |
мм |
410 |
410 |
720 |
720 |
720 |
1 030 |
1 030 |
1 030 |
1 340 |
1 030 |
1 340 |
1 340 |
1 650 |
1 340 |
1 650 |
1 340 |
|
|
Раз мер |
36 |
37 |
41 |
43 |
46 |
49 |
50 |
51 |
56 |
58 |
62 |
65 |
66 |
72 |
74 |
83 |
|
Минимальный расход воздуха |
м3/ч |
12 000 |
13 000 |
13 500 |
14 300 |
15 900 |
16 500 |
17 500 |
18 000 |
18 100 |
19 100 |
20 500 |
22 000 |
23 000 |
24 000 |
24 500 |
28 000 |
|
Максимальный расход для 4 м/с |
м3/ч |
35 000 |
37 000 |
42 000 |
43 000 |
45 000 |
50 000 |
51 000 |
52 000 |
53 000 |
58 000 |
61 000 |
66 000 |
68 000 |
74 000 |
77 000 |
86 000 |
|
Максимальный расход для 5 м/с |
м3/ч |
47 000 |
50 000 |
55 000 |
57 000 |
61 000 |
65 000 |
67 000 |
70 000 |
75 000 |
79 000 |
83 000 |
86 000 |
90 000 |
95 000 |
100 000 |
110 000 |
|
Размеры A |
мм |
2 270 |
1 960 |
2 580 |
2 270 |
2 890 |
2 580 |
2 270 |
3 200 |
2 890 |
2 580 |
3 200 |
2 890 |
2 580 |
3 200 |
2 890 |
3 200 |
|
Размер B |
мм |
1 650 |
1 960 |
1 650 |
1 960 |
1 650 |
1 960 |
2 270 |
1 650 |
1 960 |
2 270 |
1 960 |
2 270 |
2 580 |
2 270 |
2 580 |
2 580 |
|
Конструкция агрегата |
|||||||||||||||||
|
Толщина изоляции |
мм |
50 |
|||||||||||||||
|
Коэффициент передачи тепла |
Вт/ м2К |
0,64/0,53* |
|||||||||||||||
|
Изоляционный материал |
|
Минеральная вата/ПУР |
|||||||||||||||
|
Профили |
|
Оцинкованная сталь/окрашенные |
|||||||||||||||
|
Уголки |
|
Упрочненный полиамид |
|||||||||||||||
|
Панели |
|
Оцинкованный стальной лист/оцинкованный окрашенный стальной лист (RAL 9002) |
|||||||||||||||
|
Классификация |
|||||||||||||||||
|
Прочность корпуса(EN 1886) |
|
1A/2A* |
|||||||||||||||
|
Утечка воздуха корпуса (EN 1886) |
|
Класс L1 |
|||||||||||||||
|
Тепло передача |
|
Класс ТВ1 |
|||||||||||||||
